Montage vertikaler und horizontaler Wandelemente sowie zur Verlegung von Dachelementen

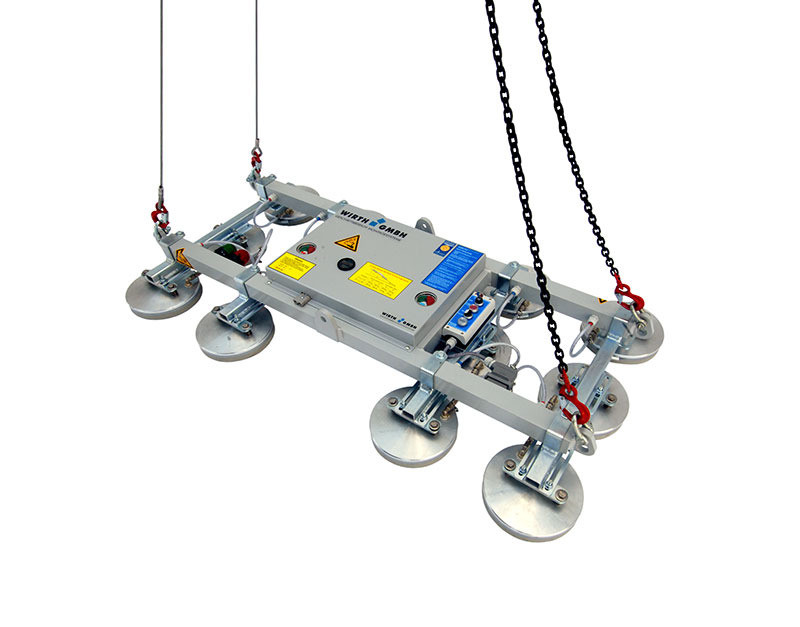

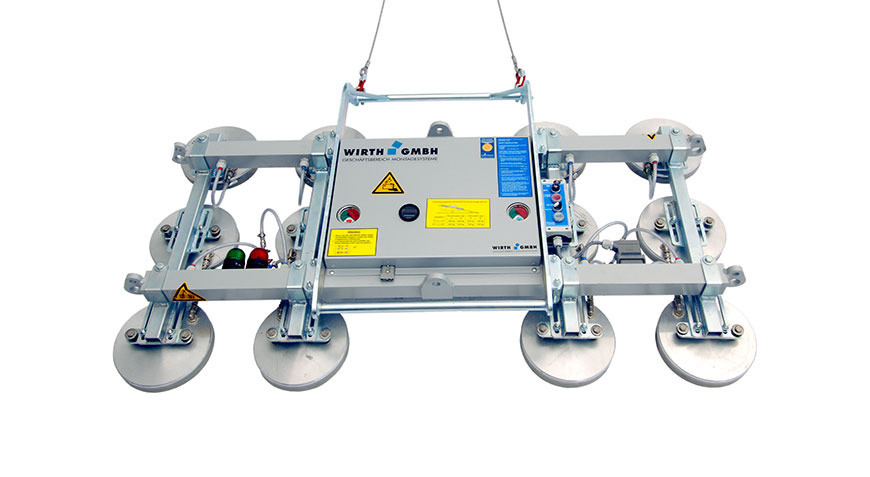

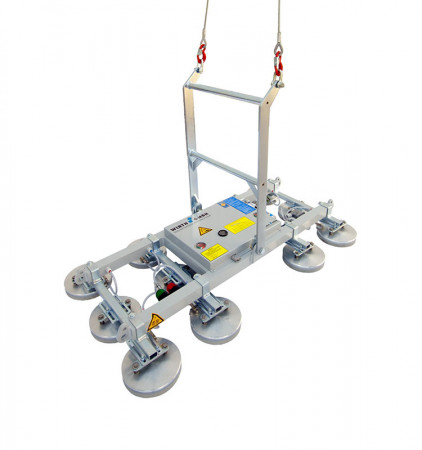

Der OKTOPUS® PANEL-Jack KT-B ist ein vakuumbasiertes Lastaufnahmegerät für die horizontale und vertikale Montage von Wandelementen. Als Einzelgerät ist der Vakuumheber auch für die Verlegung von Dachelementen bis circa 8 m Länge geeignet.
Durch die Verwendung der bewährten Wirth Rund- und Längssauger ist mit dem OKTOPUS® PANEL-Jack KT-B der Transport und die Montage nahezu aller handelsüblichen Sandwichelemente und vieler Trapezblechprofile möglich.

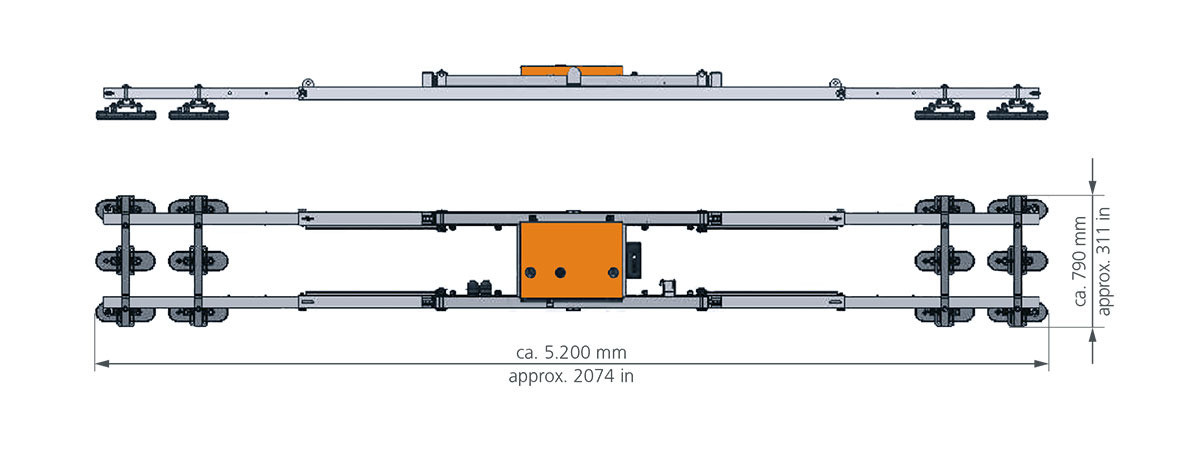

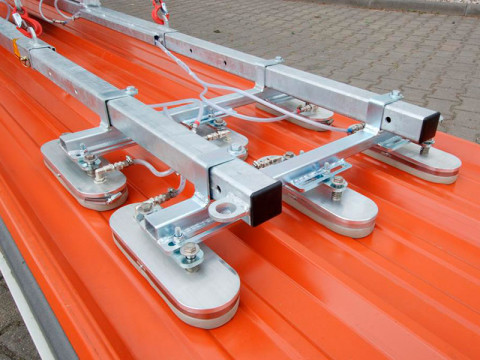

Für die horizontale Wandmontage wird die Kranaufnahme Horizontalmontage benötigt und für die vertikale Wandmontage die Kranaufnahme Vertikalmontage.In Verbindung mit einer 5 m Dachverlegetraverse (DT5) können Dachelemente bis circa 14 m Länge sicher verlegt werden. Für besonders lange Bauelemente könne zwei KT-B Einzelgeräte mit einer 6 m bz. 10 m Dachtraverse gekoppelt werden.
HebezeugAutokran, Turmdrehkran
Zu handhabendes MaterialSandwichpaneele, Trapezprofile
- 130 - 230
- max. 400
- Sauger / Tragfähigkeit:
- 0° ≤ α ≤ 10°, 8 Rundsauger (∅ 250 mm) bis 350 kg, Grundgerät mit/ohne DT5
- 0° ≤ α ≤ 10°, 12 Rundsauger (∅ 250 mm) bis 400 kg, Grundgerät mit/ohne DT5
- 0° ≤ α ≤ 10°, 8 Längssauger (100 x 320 mm) bis 200 kg, Grundgerät mit/ohne DT5
- 0° ≤ α ≤ 10°, 12 Längssauger (100 x 320 mm) bis 300 kg, Grundgerät mit/ohne DT5
- 0° ≤ α ≤ 10°, 16 Längssauger (100 x 320 mm) bis 400 kg, Grundgerät mit/ohne DT5
- 10° < α ≤ 90°, 8 Rundsauger (∅ 250 mm) bis 250 kg, Grundgerät
- 10° < α ≤ 90°, 12 Rundsauger (∅ 250 mm) bis 400 kg, Grundgerät
- 10° < α ≤ 90°, 8 Längssauger (100 x 320 mm) bis 130 kg, Grundgerät
- 10° < α ≤ 90°, 12 Längssauger (100 x 320 mm) bis 200 kg, Grundgerät
- 10° < α ≤ 90°, 16 Längssauger (100 x 320 mm) bis 260 kg, Grundgerät
- 0° ≤ α ≤ 10°, 8 Rundsauger (∅ 250 mm) bis 350 kg, Grundgerät mit/ohne DT5
- Eigengewicht:
- Grundgerät ca. 130 kg
- Grundgerät mit 5 m Dachtraverse ca. 230 kg
- Grundgerät ca. 130 kg
- Saugertyp und Größe:
- max. 12 Rundsauger Ø 250
- max. 16 Längssauger 100 x 320 mm
- max. 12 Rundsauger Ø 250
- Bedienung: Bedientableau direkt am Gerät
- Vakuumerzeugung: Vakuumpumpe
- Vakuumsystem: 2 Kreis für Baustellenbetrieb
- Stromversorgung: 24 V DC Akku
- Zubehör:
- technische Dokumentation
- Sicherheitsfanggurte
- Schutzhauben für Saugteller
- technische Dokumentation
- Optionale Ausstattung:

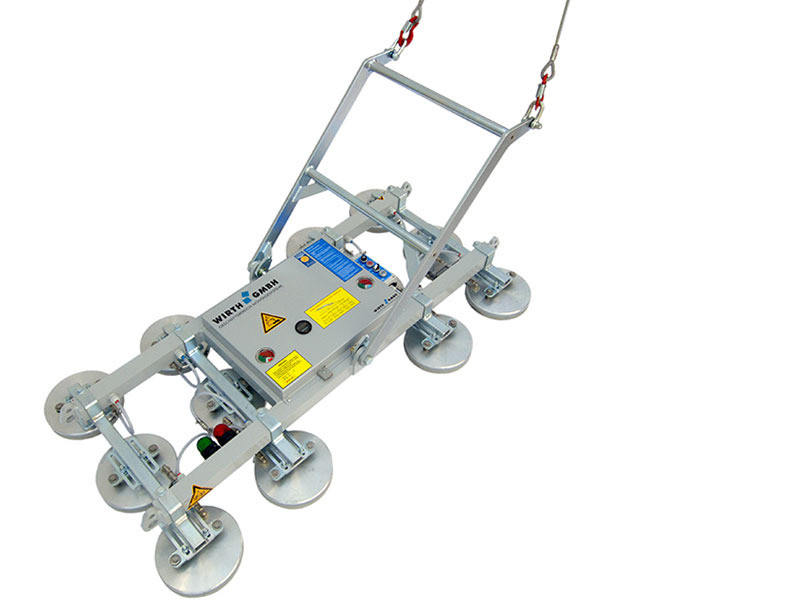

- Kranaufnahme Horizontalmontage

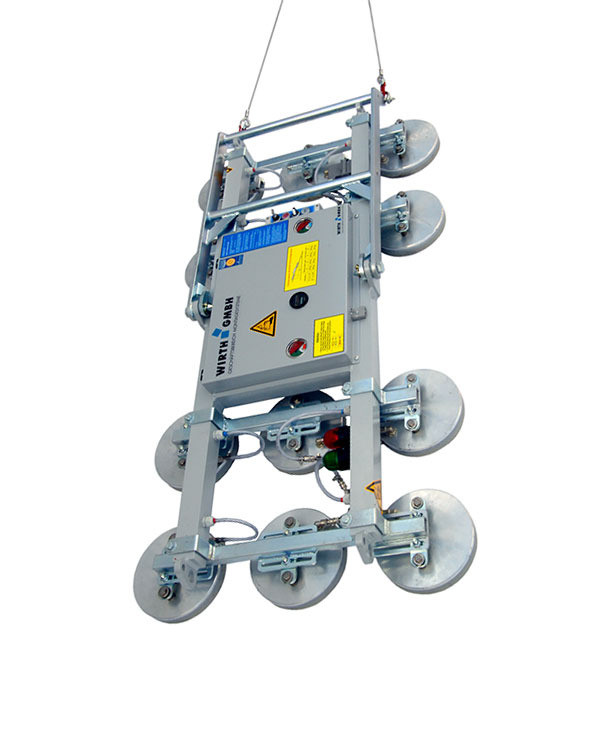

- Kranaufnahme Vertikalmontage
- Seilgehänge (2-Seile, l = 3 m)
- Kettengehänge (2 Ketten, 2 Seile, l = 3 m)
- Kranaufnahme Horizontalmontage
- Optionales Zubehör:
- Wechselakkusatz
- Transportbox
- Transportpalette
- Wechselakkusatz

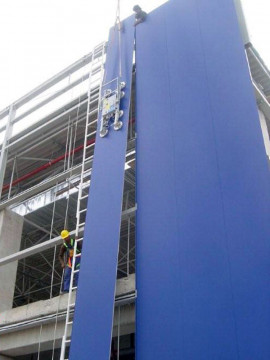

Einsatzbilder
