Vakuumhebegerät für den Einsatz auf der Baustelle mit manueller Dreh- und Schwenkfunktion

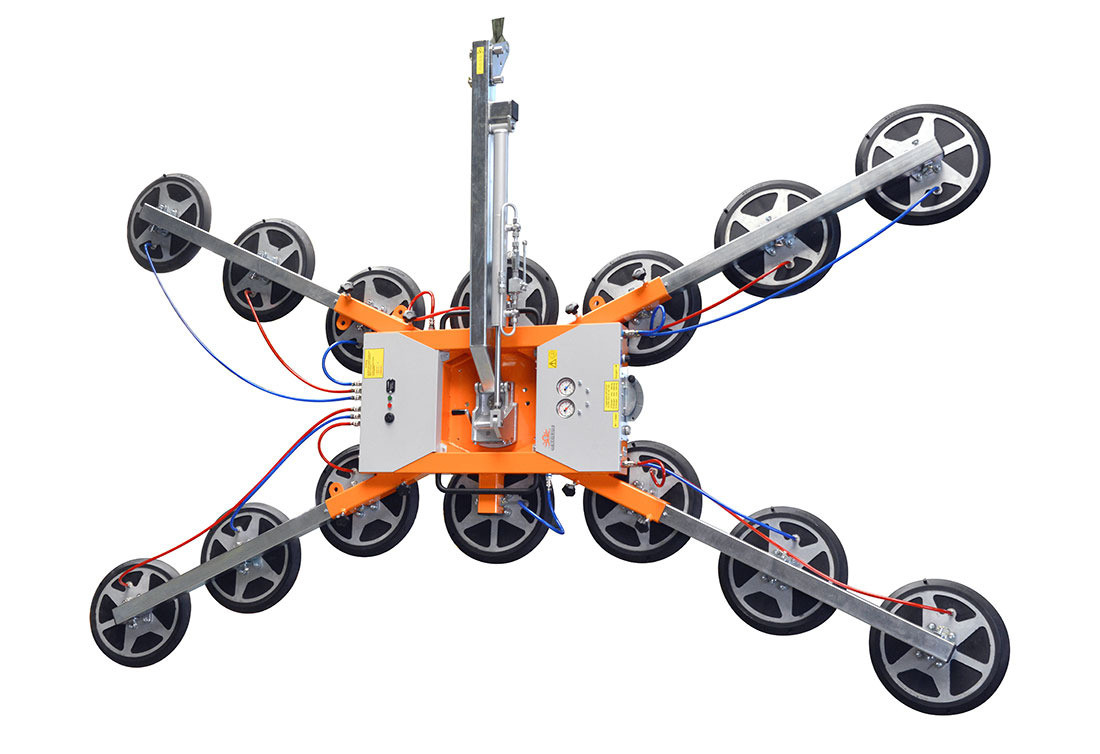

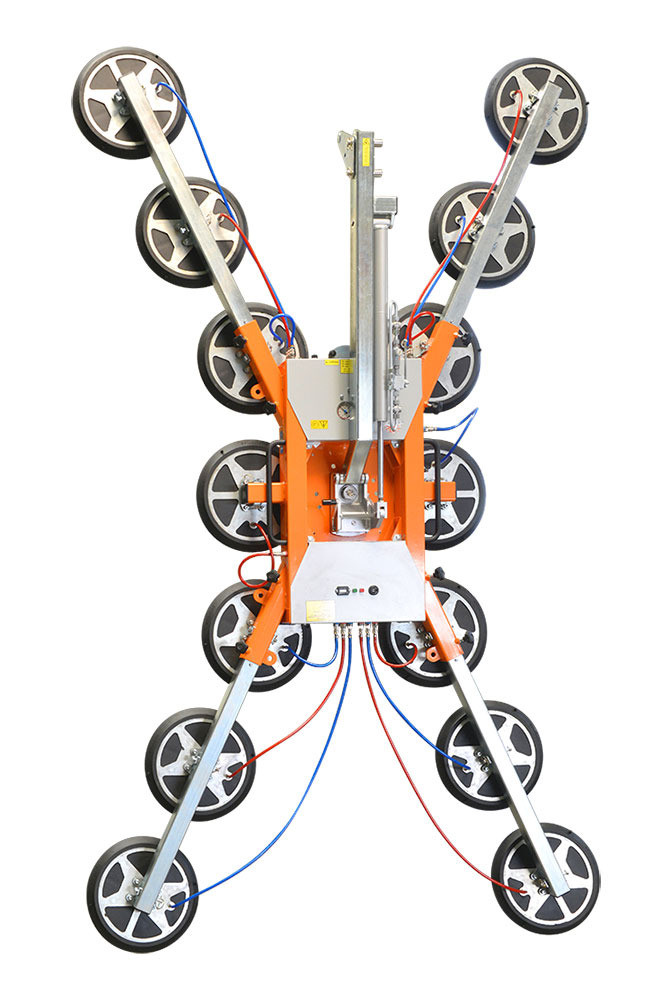

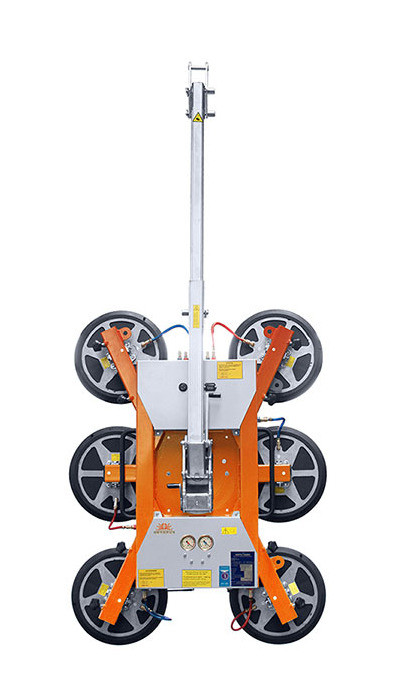

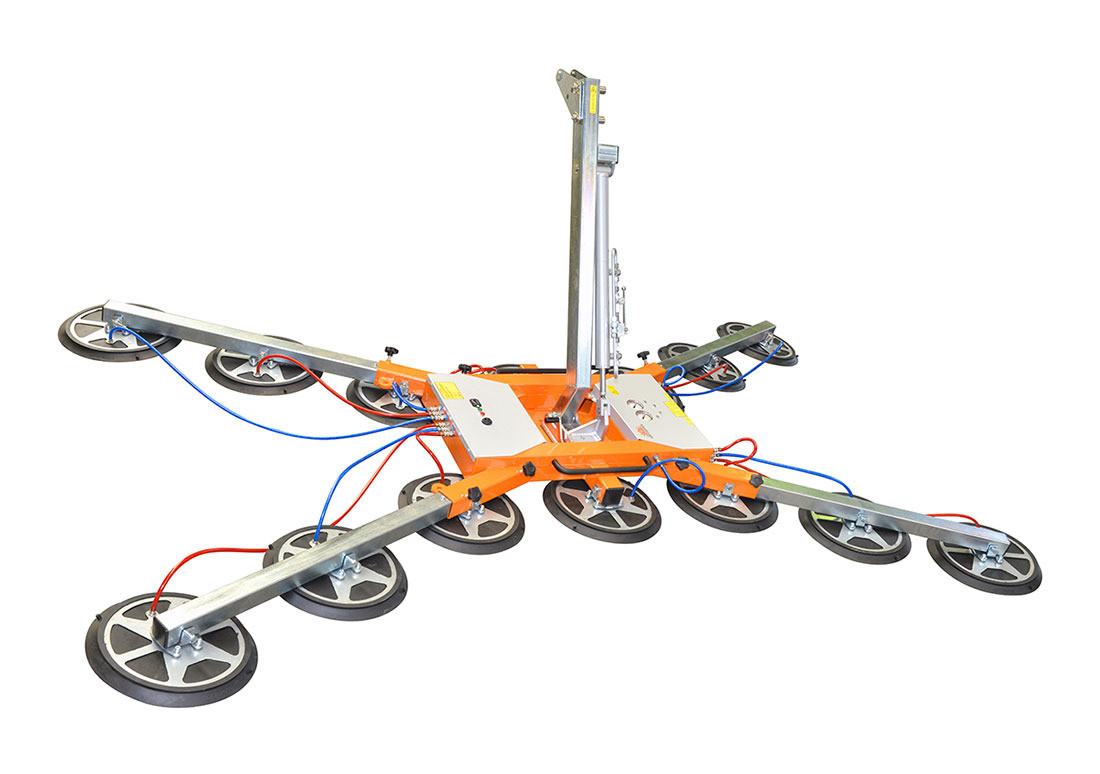

Der OKTOPUS® GLASS-Jack GL-KN 1400 ist ein modular aufgebautes, vakuumbasiertes Lastaufnahmemittel für großflächige, in sich genügend stabile Glas- und Fassadenelemente mit einem Gewicht von bis zu 1400 kg und zumindest partiell einseitig glatter und luftundurchlässiger Oberfläche.
Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes kundenseitiges) Hebezeug. Der Saugrahmen kann manuell um 360° gedreht und um 90° geschwenkt werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestatten ein komfortables Positionieren und Bewegen der Last. Die elektrisch betriebenen Vakuumpumpen werden durch ein 24 V DC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abwei-chungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.
HebezeugKran (Autokran, Minikran)
Zu handhabendes MaterialFlachglas und Fensterelemente
- 130 - 190
- max. 1400
- Sauger / Tragfähigkeit:
- 4 Sauger Ø 400 mm bis 400 kg (Flachglas)
- 6 Sauger Ø 400 mm bis 600 kg (Flachglas)
- 8 Sauger Ø 400 mm bis 800 kg (Flachglas)
- 10 Sauger Ø 400 mm bis 1000 kg (Flachglas)
- 12 Sauger Ø 400 mm bis 1200 kg (Flachglas)
- 14 Sauger Ø 400 mm bis 1400 kg (Flachglas)
- 4 Sauger Ø 400 mm bis 400 kg (Flachglas)
- Eigengewicht: je nach Ausstattung ca. 130 - 190 kg
- Saugertyp und Größe:
- 14 Stück Wirth Rundsauger Ø 400 mm
- 14 Stück Wirth Rundsauger Ø 400 mm
- Bedienung: Bedienhebel am Gerät
- Vakuumerzeugung: elektrische Vakuumpumpe
- Vakuumsystem: 2 Kreis für Baustellenbetrieb
- Stromversorgung: 24 V DC Akku
- Zubehör:
- Längenverstellbarer Kranarm mit neigungsverstellbarer Kranöse
- 4 Verlängerungsarme kurz
- 4 Verlängerungsarme lang
- technische Dokumentation
- Batterie Ladegerät
- Längenverstellbarer Kranarm mit neigungsverstellbarer Kranöse
- Optionale Ausstattung:
- Kranarm mit hydraulischem Absenkzylinder
- Abblaseinrichtung
- Kabelfernsteuerung
- Funkfernsteuerung
- Anschlussmöglichkeit einer Gegengewichtsanlage
- Kranarm mit hydraulischem Absenkzylinder
- Optionales Zubehör:
- Transportwagen, groß mit Stapleraufnahme
- Transportwagen, groß mit Stapleraufnahme
